WTS80

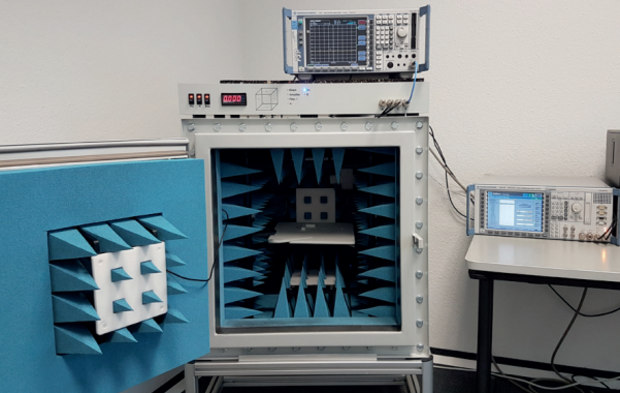

Die WTS80 ist ein multifunktionales Testsystem für HF-Messungen im Bereich von 300 MHz bis 13 GHz. Durch den kompakten Aufbau lässt sich die Kammer bereits während der Produktentwicklung im hauseigenen Labor einsetzen. Im Vergleich zu klassischen Abschirmboxen lassen sich mit Hilfe der WTS80 verlässliche Werte ermitteln, die auch einer Nachmessung im akkreditierten Labor standhalten. Dies erreichen wir durch eine Messung der Leistungsaussendung in alle Raumrichtungen. Hierdurch entstehen keine Überraschungen mehr bei der späteren EMV/RED Messung im Prüflabor.

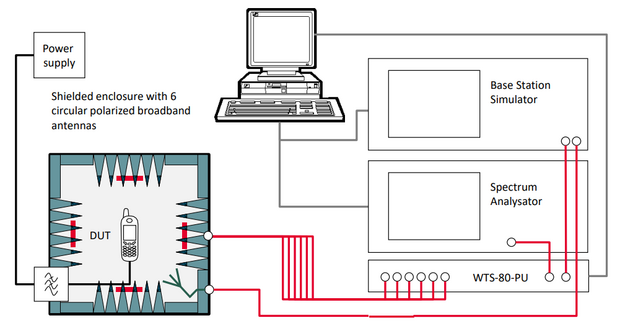

Durch den Einsatz von insgesamt sechs patentierten Messantennen wird zudem sichergestellt, dass alle Messungen in extrem kurzer Zeit durchgeführt werden können. Ein Drehen des Prüflings ist nicht erforderlich, die gesamte Messung kann somit komplett ohne manuelle Eingriffe erfolgen und spart dadurch extrem viel Zeit.
Aufbau
- Kompaktes System (Breite ca. 75cm)
- Gefilterte Spannungsversorgung für DUT
- Prüflingsgröße (maximal): ca. 27 x 33 x 14cm
- Schirmleistung: 80 dB
- Vollabsorber-Kammer (FAC)
- Zugang für weitere Anschlüsse (Ethernet, USB, Fiber-Optic)

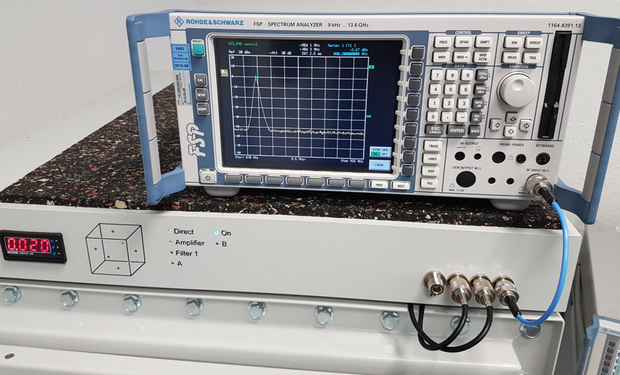

- HF-Switch für automatisierte Testanwendung
- Variabel einsetzbar im Hinblick auf den Funkstandard:
- 5G, LTE, NB-IoT und Cat-M1
- GSM
- WiFi
- Bluetooth, ZigBee (IEEE 802.15.4)
- LoRa
- usw.
Anwendungen

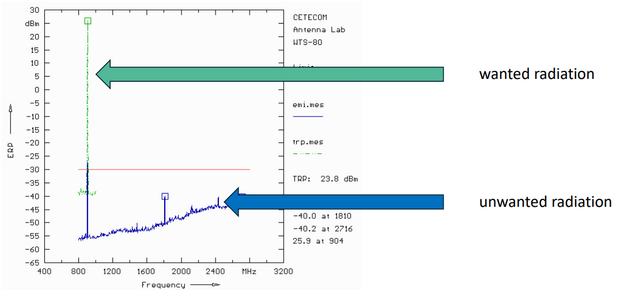

- Total radiated Power (TRP)
- Total Radiated Sensitivity (TRS)
- Total Isotropic Sensitivity (TIS)
- Radiated Spurious Emissions (RSE)
- Self-Interference
- Antenna Performance
- Generelle Messung von EMI im Bereich von 0,3 - 13 GHz
